Продукция компании STARMANS, Чехия

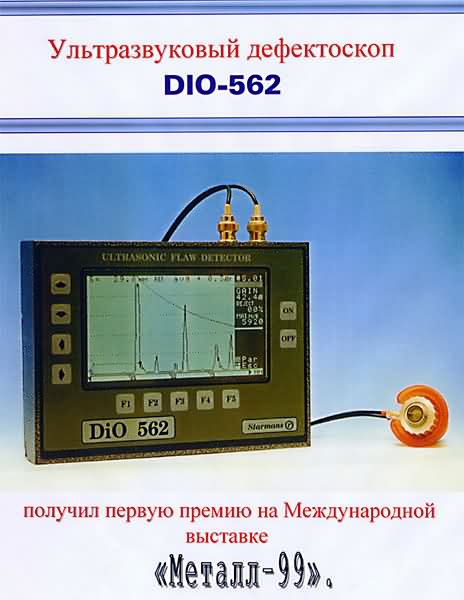

ПОРТАТИВНЫЕ УЛЬТРАЗВУКОВЫЕ ДЕФЕКТОСКОПЫ СЕРИИ DIO - 562
Универсальные приборы, выполняющие функции дефектоскопа, толщиномера и спектроанализатора. Конструктивное выполнение приборов с открытой концепцией позволяет без вмешательства в приборы совершенствовать программное обеспечение для расширения и улучшения технических и эксплуатационных возможностей приборов по желанию потребителей.
1. Назначение и область применения
Приборы серии DIO-562 предназначены для обнаружения и определения координат и параметров нарушений сплошности и неоднородностей в изделиях из металлов и пластиков, определения толщины изделий, структурных характеристик и внутренних напряжений металлов. Могут применяться для контроля продукции и оборудования в металлургической, химической, нефтегазовой промышленности, в машиностроении, судостроении, энергетике, на транспорте.
2. Основные характеристики
Диапазон частот 0.5 - 20 МГц
Длительности разверток 30, 600, 3100 мкС
Задержка развертки 0 - 2900 мкС
Задержка нуля 0 - 100 мкС
Диапазон контролируемых 0.3 - 8000 мм
Минимальная разрешающая способность по толщине 0,01 мм
Диапазон регулировки усиления 15 - 100 дБ с шагом 0.1 дБ
Отсечка шумов компенсированная 0 - 91%
Временная регулировка усиления + 18 дБ+ 18 дБ
Диапазон установки скорости распространения 500 - 10000 м/с
Память А-типа 2000 диаграмм А типа, 100 диаграмм В и С типов, 100 конфигураций прибора с АVG и DAC
Представление спектра сигналов 128 линий в динамическом диапазоне 60 дБ в пределах экрана
Сопряжение с компьютером RS 232, RS 485
Тип и размеры дисплея быстродействующий, жидкокристаллический просвечиваемый 120х65 мм, разрешающая способность 128х256 точек
Электропитание NiMH аккумуляторные батареи 12 v / 4000 mAh
От сети 220 вольт с одновременным зарядом аккумуляторов
Время работы от аккумулятора 8 часов
Габаритные размеры прибора 185 x 130 x 40 мм
Вес прибора/с аккумуляторной батареей 0.8 кг/1.2 кг
Диапазон рабочих температур 0 - 40 °С
Сертификация в России Сертификат об утверждении типа измерений CZ.C.27.003.A©8017 действителен до 01.06.2005
© 19693-00 в Госреестре средств измерений
3. Основные функциональные возможности
Эхоимпульсный и теневой режимы контроля в одноканальном или двухканальном варианте исполнения.
Эффективное использование любых типов преобразователей за счет применения оптимальной фильтрации и согласующих устройств.
Определение параметров сигналов в трех регулируемых окнах (стробах) с возможностью независимого изменения усиления в пределах третьего строба на + 18 дБ.
Контроль частотных характеристик преобразователей и спектральная обработка сигналов в реальном масштабе времени.
Формирование изображений дефектов в плоскости (В-скан) и в объеме материала (С-скан) без синхронизации ( при постоянной скорости движения преобразователя) и с синхронизацией положения преобразователя.
Измерение толщины материала по передним фронтам и пиковым значениям эхосигналов.
Измерение расстояний до дефектов наклонными преобразователями.
Измерение амплитуд эхосигналов относительно AVG и DAC кривых.
Выполнение расчетов, облегчающих работу оператора:
· контроль ближнего поля при использовании AVG диаграмм;
· контроль минимальных размеров дефектов при калибровке;
· взаимное приведение различных типов эталонных отражателей (плоская поверхность, торцевое и боковое отверстия);
· расчет эффективных диаметров прямых и наклонных прямоугольных преобразователей;
· расчет эквивалентного размера дефекта по заданной модели эталонного отражателя;
· расчет времени задержки в преобразователи по скорости и толщине материала призмы.
"Замораживание" дисплея и пиковых значений сигналов, представление сигналов в детектированной и недетектированной форме на шкале разверток калиброванных в мм или мкС.
Ввод и вывод данных с голоса, использование сменных карт запоминающего устройства (PCMCIA) для записи звука (40 минут), тональная звуковая сигнализация при допусковом контроле.
Режим работы с пониженным энергопотреблением, автоматическое выключение, контроль состояния аккумуляторных батарей во время работы и в процессе зарядки.
Наличие пяти функциональных клавиш, позволяющих загрузить любое положение курсора в рамках основного меню и временной развертки, возможность замены программного обеспечения.
Другие сервисные функции: часы реального времени - запись даты и часа измерения; идентификация обслуживающего персонала; печать диаграмм эхосигналов на портативном печатающем устройстве; библиотека справочных материалов, включающих инструкцию по обслуживанию; каталог преобразователей.
КОМПЛЕКТ ПОСТАВКИ
Прибор DIO -562 1 шт. Кабель BNC - LEMO1 2 шт.
Аккумуляторы 12V/ 4000 mAh 1 шт. Кабель BNC - BNC 2 шт.
Устройство для зарядки - сетевой источник питания 1 шт. Карта памяти 1 МБ 1 шт.
Чемоданчик для транспортировки 1 шт. Инструкция 1 шт.
Футляр для прибора 1 шт. Кабель RS232 для ПК 1 шт.
Кабель BNC - LEMO0 2 шт. Программное обеспечение для ПК 1 шт.
Цена с НДС DIO-562LC - 3960$, DIO-562 Standard - 4950$,
DIO-562HIGH - 6110$.
